Магазин » МЧ00.51.00.00 СБ - Амортизатор (Боголюбов С.К.)
Купить МЧ00.51.00.00 СБ - Амортизатор (Боголюбов С.К.)
Описание товара:
Сборочный чертеж с С.К. Боголюбов "Чтение и деталирование сборочных чертежей" Альбом Издательство "Машиностроение" Москва 1986 г. Шифр сборочной единицы МЧ00.51.00.00.СБ.

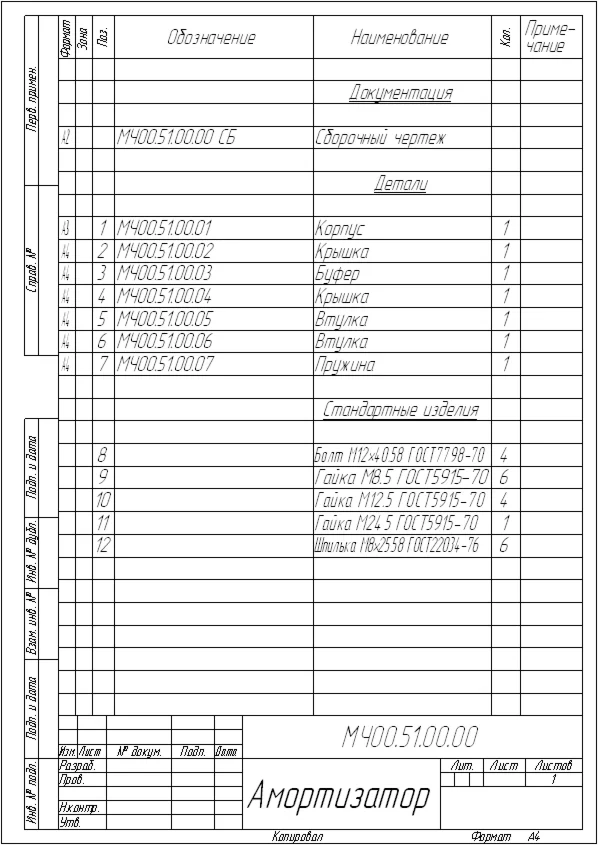

Состав: Сборочный чертеж(СБ),спецификация. Формат файла *.cdw, *.spw
Выполнен в программе КОМПАС-3D V13.
Есть детали выполненные в 2д и 3д - См. профиль.
Товар продается по принципу "как есть". Смотрите внимательно предосмотр. Если вам нужно полное сопровождение работ (изменение чертежа, исправление замечаний и т.д. до полной сдачи) пишите в ЛС, выполню за доп.плату.
Состав: Сборочный чертеж(СБ),спецификация. Формат файла *.cdw, *.spw
Выполнен в программе КОМПАС-3D V13.
Есть детали выполненные в 2д и 3д - См. профиль.
Товар продается по принципу "как есть". Смотрите внимательно предосмотр. Если вам нужно полное сопровождение работ (изменение чертежа, исправление замечаний и т.д. до полной сдачи) пишите в ЛС, выполню за доп.плату.
Изображения:
