Купить Расчётно-графическая работа по электротехники
Описание товара:

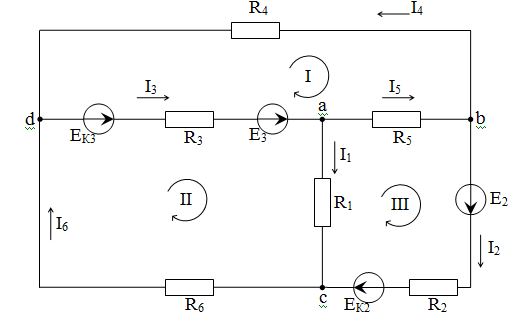

Расчётно-графическая работа по электротехники, 2 вариант
E2 = 21 В
E3 = 22,5 В
R1 = 6 Ом
R2 = 12 Ом
R3 = 9 Ом
R4 = 15 Ом
R5 = 19,5 Ом
R6 = 15 Ом
EК2 = R2IK2 = 12∙2 = 24 В
EК3 = R3IK3 = 9∙1 = 9 В
Необходимо выполнить следующие действия:
1. Составить на основании законов Кирхгофа систему уравнений для расчёта токов во всех ветвях схемы
2. Определить токи во всех ветвях схемы методом контурных токов
3. Составить баланс мощностей, вычислив отдельную суммарную мощность нагрузок (сопротивлений)
4. Результаты расчёта токов, проведённого тремя методами, свести в таблицу и сравнить их между собой
5. Выявить функциональную зависимость I6 = f(R6), если остальные параметры цепи остаются без изменений. Анализ провести, используя метод эквивалентного генератора (активного двухполюсника)
E2 = 21 В
E3 = 22,5 В
R1 = 6 Ом
R2 = 12 Ом
R3 = 9 Ом
R4 = 15 Ом
R5 = 19,5 Ом
R6 = 15 Ом
EК2 = R2IK2 = 12∙2 = 24 В
EК3 = R3IK3 = 9∙1 = 9 В
Необходимо выполнить следующие действия:
1. Составить на основании законов Кирхгофа систему уравнений для расчёта токов во всех ветвях схемы
2. Определить токи во всех ветвях схемы методом контурных токов
3. Составить баланс мощностей, вычислив отдельную суммарную мощность нагрузок (сопротивлений)
4. Результаты расчёта токов, проведённого тремя методами, свести в таблицу и сравнить их между собой
5. Выявить функциональную зависимость I6 = f(R6), если остальные параметры цепи остаются без изменений. Анализ провести, используя метод эквивалентного генератора (активного двухполюсника)
Изображения:
