Купить План перекрытия жилого дома.dwg

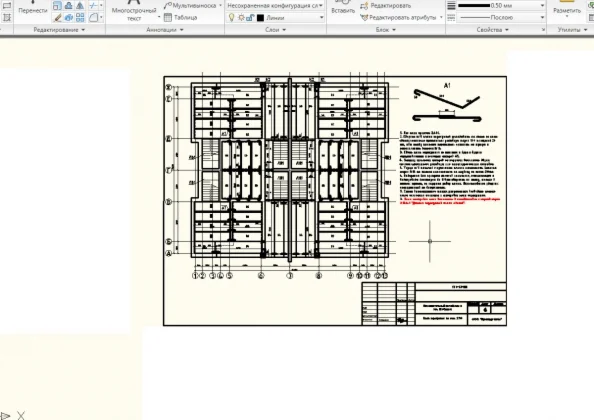

Индивидуальный жилой дом.Чертеж - План перекрытия. Доступен также весь проект. Проект согласован и сдан в работу в 2013 году

1. Низ плит принять 2,400.
2. Сборные ж/б плиты перекрытий укладывать на стены по слою свежеуложенного цементного раствора марки 100 толщиной 20 мм, швы между плитами тщательно очистить от мусора и замонолитить бетоном В15.
3. Связь плит перекрытия со стенами и друг с другом осуществляется с помощью анкеров А1.
4. Защиту стальных анкеров от коррозии выполнять двумя слоями цементного раствора или антикоррозионным составом.
5. Торцы ж/б панелей с пустотами плотно зачеканить бетоном марки В15 на мелком заполнителе на глубину не менее 200мм.
6. Отверстия для пропуска стояков отопления, канализации и водопровода диаметром до 100мм сверлить по месту, только в местах пустот, не нарушая ребер плиты. Использование ударных инструментов не допускается.
7. Стены вышележащего этажа разрешается возводить только после окончания монтажа и анкеровки плит перекрытия.
8. Узлы анкеровки плит выполнить в соответствии с серией серия 2.140-1 "Детали перекрытий жилых зданий".
