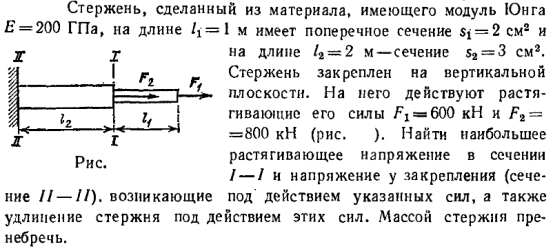

Стержень, сделанный из материала, имеющего модуль Юнга E = 200 ГПа, на длине l1 = 1 м имеет поперечное сечение s1 = 2 см2 и на длине l2 = 2 м - сечение s2 = 3 см2. Стержень закреплен на вертикальной плоскости. На него действуют растягивающие его силы F1 = 600 кН и F2 = 800 кН (рис. ). Найти наибольшее растягивающее напряжение в сечении I - I и напряжение у закрепления (сечение II - II), возникающие под действием указанных сил, а также удлинение стержня под действием этих сил. Массой стержня пренебречь.
Подробное решение. Формат gif
