Купить УГО отстойники и фильтры

Условные графические обозначения отстойников и фильтров в конструкторской документации всех отраслей промышленности.
Разделы документации: Графические обозначения для машиностроительных и строительных чертежей, диаграмм, планов, карт и соответствующей технической документации на продукцию.
Рекомендуется использовать при проектировании систем водоснабжения и водоотведения.

Создано на основе ГОСТ 2.791-74 «Единая система конструкторской документации. Обозначения условные графические. Отстойники и фильтры».

TAGs: системы водоотведения, проект канализации.

Формат – DWG.
42 элемента.
100% по ГОСТ.

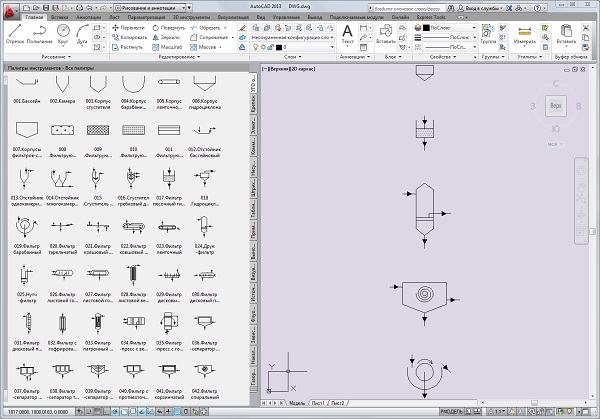

Элементы для удобства собраны в инструментальную палитру блоков AutoCAD 2010 .

Архив также содержит фалы, сделанные как стандартный чертеж формата DWG, совместимые с AutoCAD 2000-2016, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
