Магазин » МЧ00.39.00.00.СБ - Клапан питательный (Боголюбов С.К.)
Купить МЧ00.39.00.00.СБ - Клапан питательный (Боголюбов С.К.)
Описание товара:

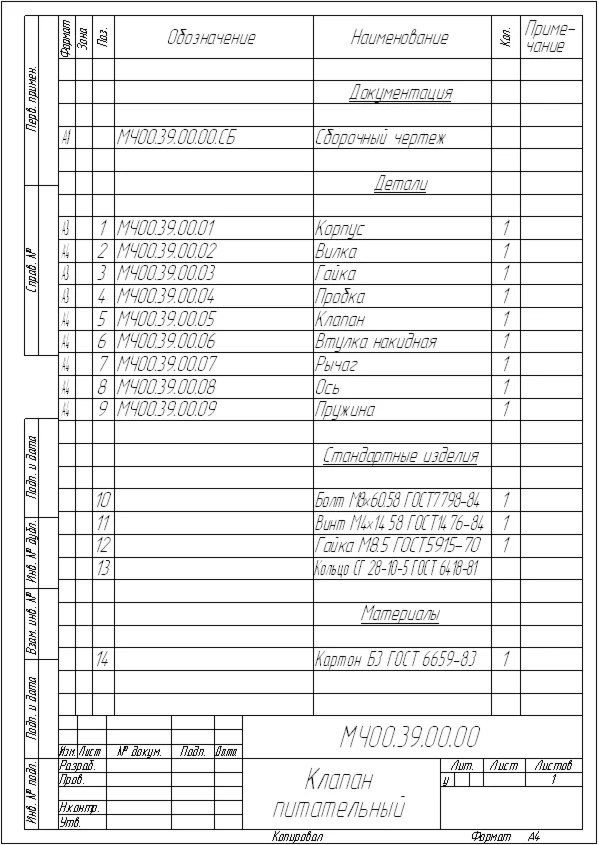

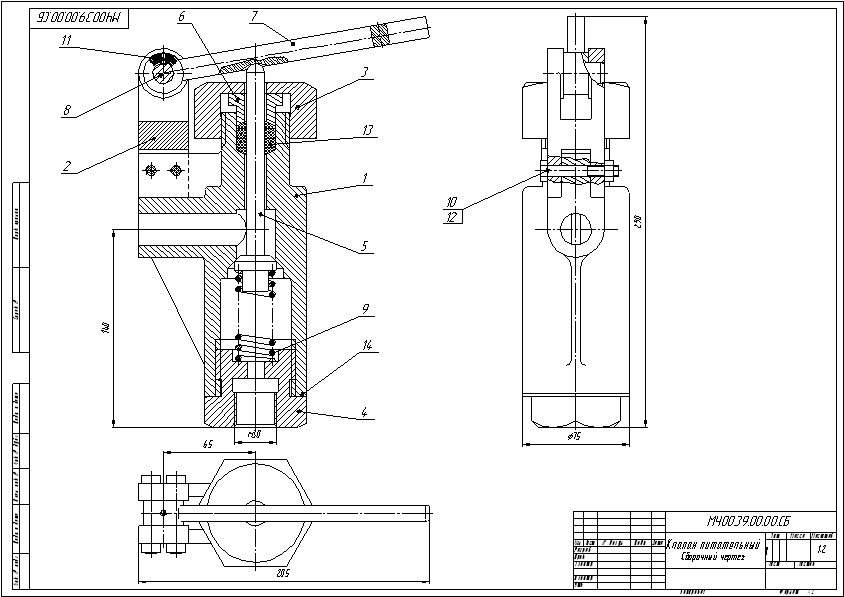

Сборка "Клапан питательный" с С.К. Боголюбов "Чтение и деталирование сборочных чертежей" Альбом Издательство "Машиностроение" Москва 1986 г. Шифр сборочной единицы МЧ00.39.00.00.СБ.
Состав: Сборочный чертеж(СБ),спецификация. Формат чертежей *.cdw, *.spw
Выполнен в программе КОМПАС-3D V13.
Есть детали выполненные в 2д и 3д:
МЧ00.39.00.00.01 - Корпус: МЧ00.39.00.00.01 - Корпус (Боголюбов С.К.)-RU
Товар продается по принципу "как есть". Смотрите внимательно предосмотр. Если вам нужно полное сопровождение работ (изменение чертежа, исправление замечаний и т.д. до полной сдачи) пишите в ЛС, выполню за доп.плату.
Состав: Сборочный чертеж(СБ),спецификация. Формат чертежей *.cdw, *.spw
Выполнен в программе КОМПАС-3D V13.
Есть детали выполненные в 2д и 3д:
МЧ00.39.00.00.01 - Корпус: МЧ00.39.00.00.01 - Корпус (Боголюбов С.К.)-RU
Товар продается по принципу "как есть". Смотрите внимательно предосмотр. Если вам нужно полное сопровождение работ (изменение чертежа, исправление замечаний и т.д. до полной сдачи) пишите в ЛС, выполню за доп.плату.
