Тюменский индустриальный университет
Кафедра электроэнергетики и электротехники
Лабораторная работа по дисциплине: «Физические основы электроники»
Лабораторная работа № 5 Исследование тиристора

1. Цель работы
Изучение конструкции, принципа действия тиристора, его основных параметров и характеристик.

3. Задания и порядок выполнения лабораторной работы
3.1. Исследовать ВАХ тиристора.
Для исследования ВАХ тиристора с помощью ЕWB необходимо:
٠ собрать схему, показанную на рис. 5.4;
٠ снять зависимость тока анода тиристора І = f(U) для трех значений тока управления, начиная с Iупр = 0.


Рис. 5.4. Схема исследования прямой ветви ВАХ тиристора

Координаты точек ВАХ снимают с помощью вольтметров и амперметров. Результаты измерений занести в таблицу 5.1.

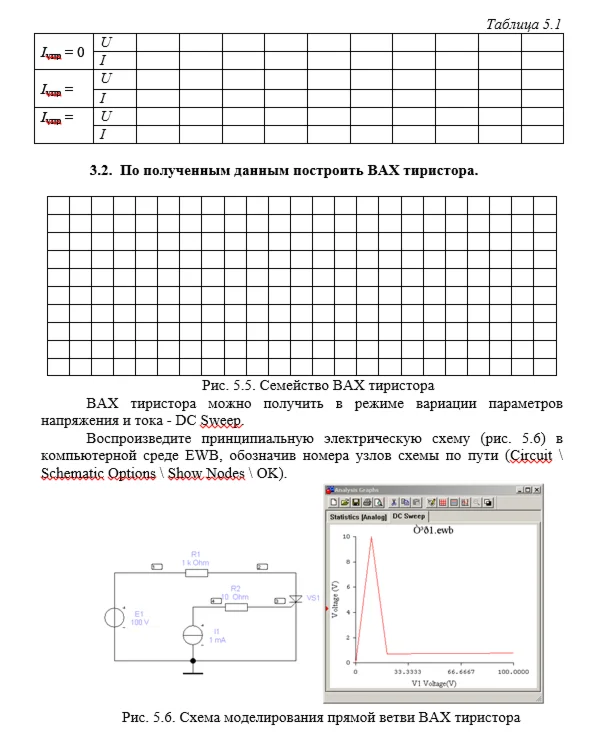

Таблица 5.1
Іупр = 0 U
І
Іупр = U
І
Іупр =
U
І

3.2. По полученным данным построить ВАХ тиристора.











Рис. 5.5. Семейство ВАХ тиристора
ВАХ тиристора можно получить в режиме вариации параметров напряжения и тока - DC Sweep.
Воспроизведите принципиальную электрическую схему (рис. 5.6) в компьютерной среде EWB, обозначив номера узлов схемы по пути (Circuit \ Schematic Options \ Show Nodes \ OK).

Рис. 5.6. Схема моделирования прямой ветви ВАХ тиристора


3.3. Определить основные параметры тиристора:
напряжение включения Uвкл – наименьшее прямое напряжение, которое переключает тиристор из закрытого в открытое состояние;
ток включения Івкл – минимальный прямой ток тиристора после его включения;
ток удержания Іуд – минимальный прямой ток, который, протекая через тиристор при разомкнутой цепи управления, не выключает его.
Результаты занести в табл. 5. 2.
Таблица 5.2
Іупр = 0 Іупр = Іупр=
UВКЛ
Івкл
Іуд

3.4. Проанализировать результаты экспериментов и сделать выводы.

4. Содержание отчета
4.1. Название и цель лабораторной работы.
4.2. Схемы исследования тиристора.
4.3. Таблицы с результатами измерений.
4.4. ВАХ тиристора.
4.5. Выводы.
5. Критерии оценки лабораторной работы
Результаты лабораторной работы оцениваются на сумму до 5 баллов по системе, приведенной в табл.5.3.
