Магазин » ТИУ Физические основы электроники Лабораторная работа 7
Купить ТИУ Физические основы электроники Лабораторная работа 7
Описание товара:
Тюменский индустриальный университет
Кафедра электроэнергетики и электротехники
Лабораторная работа по дисциплине: «Физические основы электроники»
Лабораторная работа № 7 Исследование транзисторного усилителя по схеме с общим эмиттером
1. Цель работы
Исследование основных показателей и характеристик усилителя, а также изучение методики и получение практических навыков по их измерению.
3. Задание лабораторной работы
Виртуальная схема исследования в среде моделирования Еlectronics Workbench ( ЕWB) приведена на рис. 7.5.
Рис. 7.5. Схема исследования характеристик и параметров усилителя
Значения параметров элементов схемы следующие:
2N3904 - биполярный транзистор n-p-n типа; ЕК = 15 В; h21=155; R1 =10 кОм; R2 = 2 кОм; RK = 2 кОм; RЭ =660 Ом; RH = 2 кОм; С1 = С2 = СЭ = 50 мкФ.
3.1. Для заданных параметров элементов схемы рис. 5 рассчитать величину напряжения в точке – UБ, значения токов делителя – ІД, базы – ІБ, эмиттера – ІЭ, коллектора – ІК и величину напряжения – UКЭ, которые определяют режим покоя.
3.2. Открыть файл со схемою ( см. рис. 5 ). Нажав на кнопку “ Пуск ” включить схему. Сравнить результаты измерения напряжения и токов с расчетными значениями, сделать выводы.
3.3. Рассчитать основные параметры схемы усилителя – RВХ; RВЫХ; KU; KI.

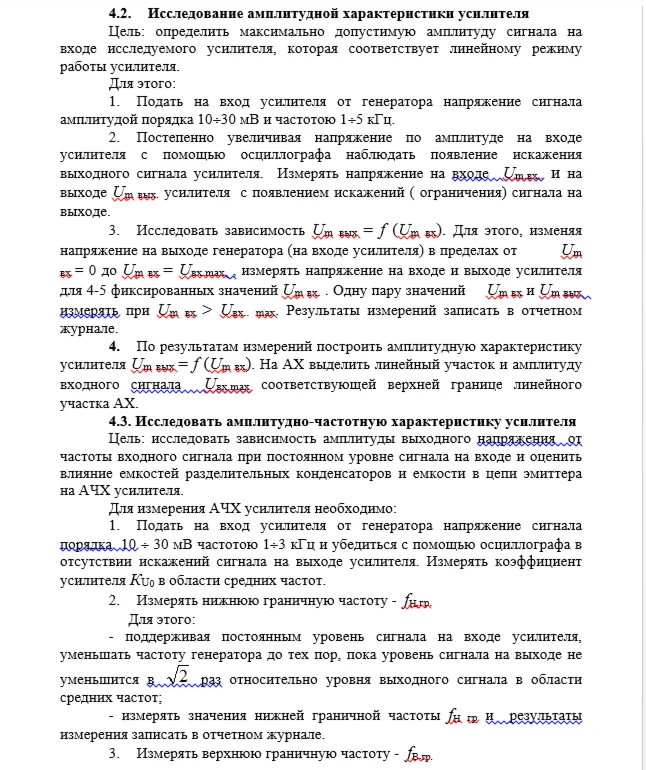

3.4. Снять и построить амплитудную характеристику усилителя. Определить KU; RВХ; RВЫХ.
3.5. Снять и построить амплитудно-частотную характеристику усилителя. Определить fН.гр ; fВ.гр ; f = fВ.гр - fН.гр .
3.6. Провести сравнительный анализ теоретических расчетов и результатов эксперимента, сделать выводы
