Расчётно-графическая работа по электротехники 9 вариант

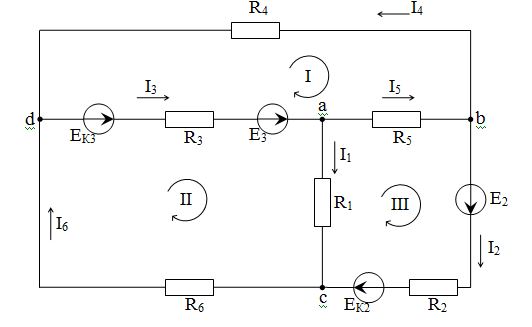

E1 = 4,7 В
E2 = 12,5 В
R1 = 65 Ом
R2 = 20 Ом
R3 = 30 Ом
R4 = 40 Ом
R5 = 55 Ом
R6 = 22,5 Ом
EК1 = R1IK1 =65∙0.02 = 1,3 (В)
EК2 = R2IK2 = 20∙0,5= 10 (В)
Необходимо выполнить следующие действия:
1. Составить на основании законов Кирхгофа систему уравнений для расчёта токов во всех ветвях схемы
2. Определить токи во всех ветвях схемы методом контурных токов
3. Составить баланс мощностей, вычислив отдельную суммарную мощность нагрузок (сопротивлений)
4. Результаты расчёта токов, проведённого тремя методами, свести в таблицу и сравнить их между собой
5. Построить потенциальную диаграмму любого замкнутого контура, включающего обе ЭДС
