Курсовой проект "Смеситель с Z-образной мешалкой"

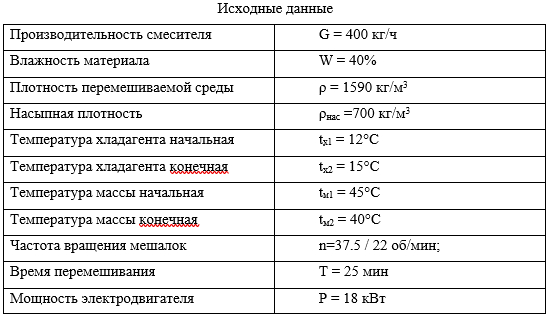

Исходные данные:
Производительность смесителя, кг/ч: 400
Влажность материала, %: 40
Плотность перемешиваемой среды, кг/м3: 1590
Насыпная плотность, кг/м3: 700
Температура хладагента начальная, °C: 12
Температура хладагента конечная, °C: 15
Температура массы начальная, °C: 45
Температура массы конечная, °C: 40
Частота вращения мешалок, об/мин: 37,5 и 22
Время перемешивания, мин: 25
Мощность электродвигателя, кВт: 18

В работе выполнены следующие расчеты:
1. Определение геометрических размеров смесителя
2. Расчёт мощности, затрачиваемой на перемешивание
3. Тепловой расчёт
4. Расчёт зубчатой передачи
5. Выбор материала шестерней
6. Предварительные основные размеры колеса
7. Определение модуля передачи
8. Расчёт числа зубьев зубчатых колёс
9. Диаметры колёс

Содержание архива:

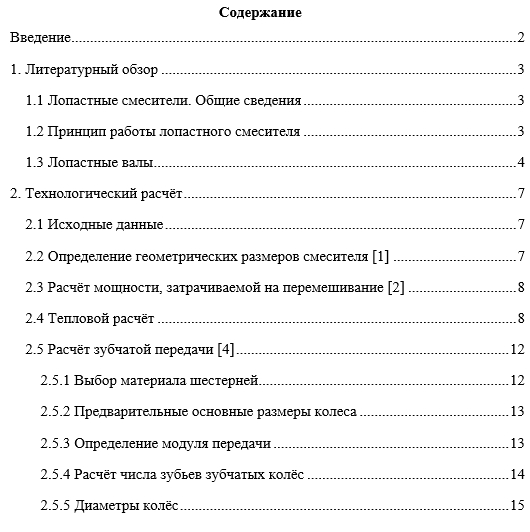

- Пояснительная записка (MS Word)

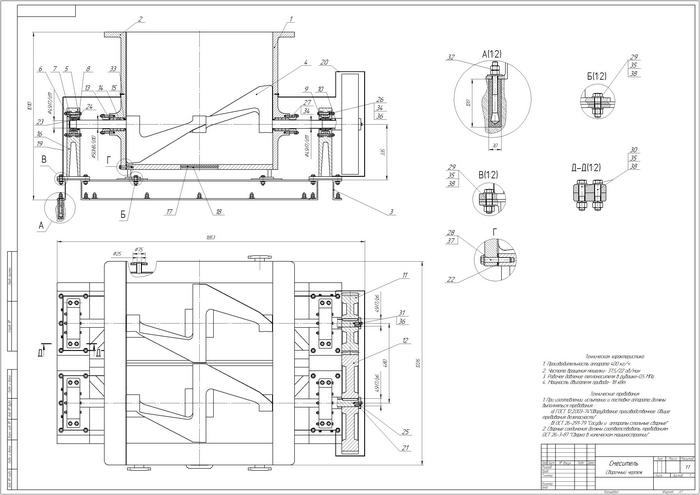

- Смеситель. Сборочный чертеж (КОМПАС-3D)

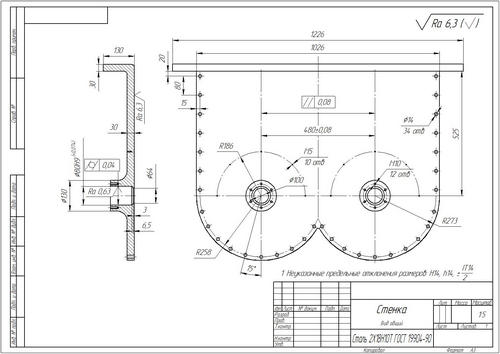

- Стенка. Чертеж общего вида (КОМПАС-3D)

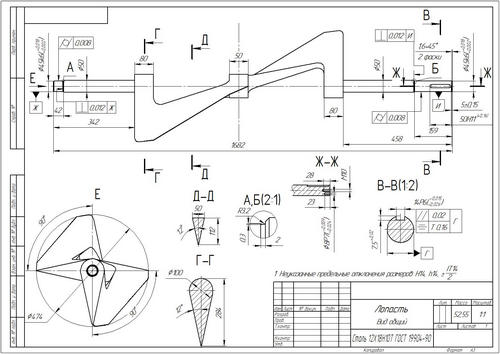

- Лопасть. Чертеж общего вида (КОМПАС-3D)

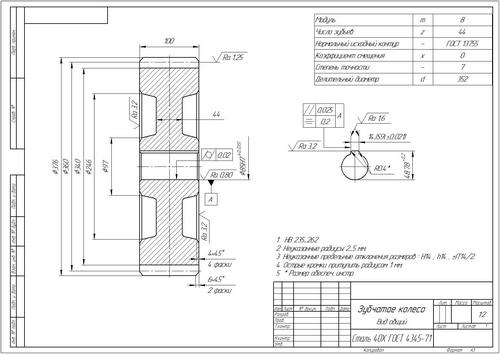

- Зубчатое колесо. Чертеж общего вида (КОМПАС-3D)
- Задвижка. Чертеж общего вида (КОМПАС-3D)

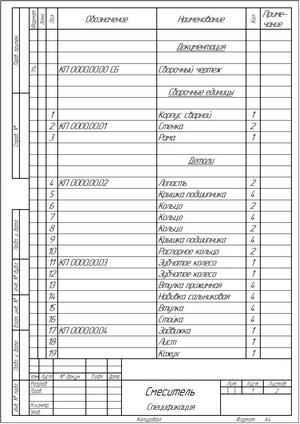

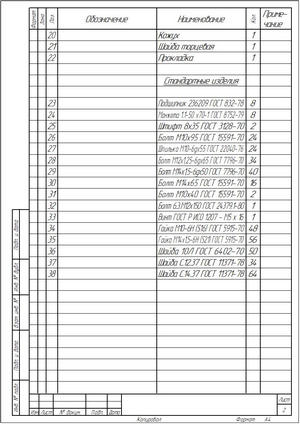

- Спецификация. (КОМПАС-3D)
